Wellis Spa Installationsanleitung
Diese Anleitung fasst die praktischen Installationsanforderungen für Wellis Whirlpools, Swim Spas und Eisbäder zusammen, entnommen aus den Wellis-Benutzerhandbüchern.
Diese Anleitung fasst die praktischen Installationsanforderungen für Wellis Whirlpools, Swim Spas und Kaltwasserbecken zusammen, basierend auf den Wellis Benutzerhandbüchern und den CityLife / PeakLife / Classic Line / Wibespa / Iceland Dokumentationen. Die genauen Anforderungen variieren je nach Modell - das Typenschild an der Seitenverkleidung und das Handbuch, das mit Ihrem Spa geliefert wird, sind die maßgebliche Quelle. Überprüfen Sie diese immer zuerst.
Bevor Ihr Spa ankommt - Checkliste für den Standort
Das Durchgehen dieser Liste vor dem Liefertermin verhindert die meisten Installationsprobleme, die wir bei TwoRelax sehen.
- Endgültige Position festgelegt, mit mindestens 60 cm Freiraum auf jeder Seite für den Servicezugang. Die Gehäuseverkleidungen müssen für Routinewartungen abgenommen werden - typischerweise alle 12-18 Monate.
- Fundament vorhanden - Betonplatte, Pflaster auf verdichtetem Untergrund oder eine von einem Statiker zertifizierte Terrasse. Siehe "Fundament" unten.
- Elektrische Versorgung am Spa-Standort installiert durch einen qualifizierten Elektriker (siehe "Elektrische Anforderungen"). Bei Plug-and-Play-Modellen muss die spezielle Steckdose innerhalb von 2 m liegen. Bei fest verdrahteten Modellen führt die Zuleitung in den Geräteschrank.
- Lieferzugang überprüft. Messen Sie den Lieferweg vorab aus (siehe "Lieferung & Positionierung"). Bei engem Zugang ist eine Kranlieferung (1.400 €) möglich; Swim Spas erhalten eine kostenlose Bordsteinlieferung (den Kran zum Abladen stellen Sie selbst) oder eine Kranlieferung durch uns.
- Entwässerung für vierteljährliche Wasserwechsel geplant. Das 2-Zoll-Schnellentleerungsventil entleert die meisten Wellis Whirlpools in etwa 10 Minuten.
- Wasserquelle identifiziert. Ein Standard-Gartenschlauchanschluss ist ausreichend. Wir empfehlen den Anschluss über einen Aktivkohle-Vorfilter (und einen Wasserenthärter, wenn Ihr Leitungswasser hart ist).
Fundamentanforderungen
Das gefüllte Gewicht eines Wellis Spas hängt vom Modell ab:
- Whirlpools: typischerweise 1.000-2.000 kg gefüllt (Wasser + Spa + 4-7 Badegäste).
- Iceland Kaltwasserbecken: gefülltes Gewicht je nach Modell, siehe Datenblatt.
- Swim Spas: gefüllt mehrere Tonnen; siehe Datenblatt Ihres Modells.
Empfohlenes Fundament
Eine bewehrte Betonplatte, mindestens 100 mm dick, auf ±5 mm nivelliert und 100 mm über die Spa-Grundfläche hinausragend. Dies ist die Oberfläche, für die Wellis die Spa-Schale garantiert.
Akzeptable Alternativen
- Pflastersteine auf einer verdichteten Kies- und Sandschicht, wobei der Untergrund nachweislich das gefüllte Gewicht tragen muss.
- Verstärktes Holzdeck, nur wenn ein Statiker das Deck für die Verkehrslast, einschließlich gefülltem Wasser und Badegästen, zertifiziert hat.
Nicht geeignet
- Gras, Erde, Kies oder Sand direkt unter dem Spa
- Lose Pflastersteine ohne verdichteten Untergrund
- Schräg liegender Beton (mehr als ±5 mm Gefälle über die Grundfläche)
- Decks, die das Spa auf einzelnen Eckblöcken tragen
Ausnahme Swim Spa
Die Wellis Swim Spas Amazonas, Danube, Rio Grande, Beach Club und Elba sind mit verstärkten Fiberglasböden ausgestattet. Die Wellis Broschüre wirbt ausdrücklich mit "einfacher Installation, keine Betonierung erforderlich" für diese Modelle - sie können auf einem gut vorbereiteten, verdichteten Untergrund aufgestellt werden. Der Untergrund muss jedoch weiterhin das volle Füllgewicht von mehreren Tonnen tragen. Eine statische Überprüfung wird für jede nicht-Betonbasis empfohlen.

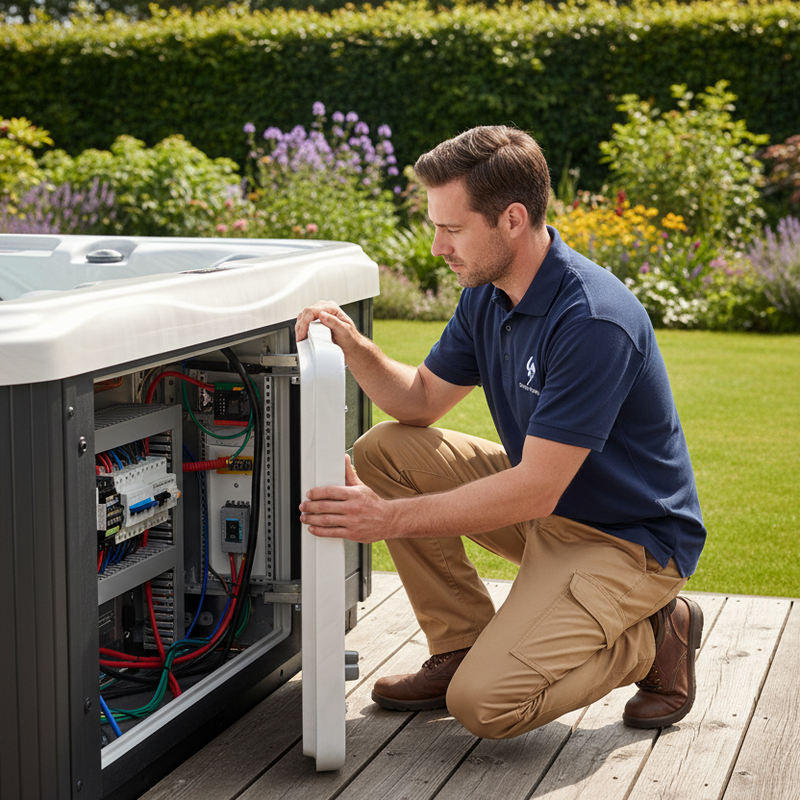

Elektrische Anforderungen
Wellis Spas sind für europäische 230 V oder 400 V Versorgung ausgelegt. Die minimale und empfohlene Versorgung für jedes Modell ist auf dem Typenschild und im Benutzerhandbuch aufgedruckt. Nachfolgend finden Sie die Zusammenfassung nach Spa-Reihe.
Plug & Play Whirlpools
Mars, Castor, Callisto Plug & Play
- Leistung: 1 × 16 A / 230 V / 50 Hz, separate Steckdose (Island: 1 × 10 A / 230 V)
- FI-Schutzschalter/RCD: 30 mA, nur für den Spa-Stromkreis
- Kabel: von Wellis geliefert (typischerweise 2 m H07RN-F)
- Gleichzeitiger Betrieb: bei der minimalen 16 A Versorgung können Heizung und Pumpen möglicherweise nicht gleichzeitig laufen. Ein Upgrade auf 1 × 25 A hebt diese Begrenzung auf und wird für den täglichen Gebrauch empfohlen
Fest verdrahtete Whirlpools
CityLife (Vienna, Lugano, Prague, Firenze, Manhattan, Budapest, Lima, Malaga, Palermo), PeakLife (Teide, Atlas, Olympus, Mandala, Makalu, Kilimanjaro, Everest, Elbrus), Dabassy Edge Premier & Select, Wibespa Avatar & Matrix
- Minimum: 1 × 16 A / 230 V (eingeschränkter gleichzeitiger Betrieb)
- Optimal: 1 × 32 A / 230 V oder 3 × 16 A / 400 V (gleichzeitiger Pumpen- + Heizbetrieb)
- Kabel: H07RN-F oder gleichwertiges gummimanteltes Flexkabel, 5-adrig für 400 V oder 3-adrig für 230 V, passend zur Sicherungsnennstromstärke und Kabellänge
- FI-Schutzschalter: 30 mA Typ B (Typ A ist für Inverterpumpen und moderne Heizelektronik unzureichend)
- Trennschalter: abschließbar, in Sichtweite des Spas, zugänglich ohne das Gehäuse zu öffnen
- Erdung: obligatorischer PE-Leiter zum Spa-Rahmen
Swim Spas
Amazonas, Amazonas Grand Prix, Danube, Rio Grande, Beach Club, Elba
- Optimal: 1 × 50 A / 230 V oder 3 × 16 A / 400 V (für volle Leistung empfohlen)
- Minimum: 1 × 32 A / 230 V (eingeschränkter gleichzeitiger Pumpen- + Heizbetrieb)
- 30 mA Typ B FI-Schutzschalter obligatorisch
- Abschließbarer Trennschalter in Sichtweite des Swim Spas
- Kabel: dimensioniert für den höheren Stromverbrauch - typischerweise 6 mm² 5-adrig für 400 V Versorgungen
Normenkonformität
Der fest verdrahtete Anschluss muss den nationalen Elektrovorschriften entsprechen:
- Deutschland: DIN VDE 0100-702 (Sonderanlagen: Schwimmbäder und ähnliche)
- EU allgemeiner: IEC 60364-7-702
Wellis übernimmt keine Herstellergarantie für Schäden, die durch unsachgemäße Elektroinstallation entstehen.
Lieferung & Positionierung
- Zugangsbreite: Messen Sie jedes Tor, jeden Durchgang, jede Tür und jede Lücke zwischen Gebäuden auf dem Weg von der Straße bis zum Aufstellort und vergleichen Sie die Maße mit dem Datenblatt Ihres Modells, plus etwas Spielraum für das Handling.
- Ausrichtung: Positionieren Sie den Geräteschrank (Filter, Pumpe, Heizung, Steuerbox) zur am besten zugänglichen Seite des Installationsorts. Die Schrankplatte wird für Wartungsarbeiten abgenommen.
- Abdeckungsheber-Freiraum: 80-100 cm hinter dem Spa, damit sich die Abdeckung nach hinten klappen lässt.
- Nivellierung: Verwenden Sie die vier verstellbaren Füße (falls vorhanden), um das Spa auf ±5 mm genau auszurichten. Überprüfen Sie dies mit einer Wasserwaage am Rand, bevor Sie es befüllen - das Befüllen eines nicht nivellierten Spas belastet die Schale und kann zu Rissen führen.
Befüllen des Spas
- Schließen Sie den Gartenschlauch durch die Vorfilter an - zuerst den Aktivkohle-Vorfilter, dann den Wasserenthärter, wenn Ihr Leitungswasser hart ist (über 14 °dH).
- Befüllen Sie über das Kartuschenfiltergehäuse, nicht durch Einfüllen mit dem Schlauch direkt in die Wanne. So werden die Rohrleitungen vorgefüllt und Lufteinschlüsse in der Zirkulationspumpe vermieden.
- Füllen Sie bis zu dem im Filtergehäuse markierten Füllstand - typischerweise 50 mm über der Filteroberkante.
- Schalten Sie das Spa erst ein, wenn das Wasser über dem Filteransaugstutzen ist. Das Trockenlaufenlassen der Pumpen und Heizung beschädigt diese innerhalb von Sekunden und führt zum Erlöschen der Garantie.
Die Füllmengen variieren je nach Modell; den genauen Wert finden Sie im Datenblatt und im Benutzerhandbuch.
Erstmalige Inbetriebnahme
Sobald das Spa gefüllt ist und Ihr Elektriker die elektrische Versorgung freigegeben hat, schalten Sie den Schutzschalter ein.
Erste Überprüfungen
- Das Bedienfeld (Easy4 / Easy7 / SmartTouch) leuchtet auf und zeigt die aktuelle Wassertemperatur an.
- Die Zirkulationspumpe läuft kontinuierlich. Wenn Sie einen Fehlercode sehen, konsultieren Sie sofort das Handbuch des Steuerungssystems.
- Die Heizung schaltet sich ein. Das Aufheizen nach einer Kaltbefüllung dauert je nach Modell, Wasser- und Außentemperatur mehrere Stunden (schneller mit der optionalen 3-kW-Wärmepumpe).
- Kein sichtbares Wasser an den Rohrverbindungen - öffnen Sie die Gerätegehäuseplatten und inspizieren Sie.
- Die Thermoabdeckung dichtet vollständig am Rand ab und der Abdeckungsheber funktioniert reibungslos.
Erstmalige Wasserpflege-Einrichtung
Lassen Sie die Zirkulationspumpe laufen, während Sie jeden dieser Schritte ausführen:
- Wenn Ihr Leitungswasser sichtbaren Eisengehalt aufweist (gelber / oranger Stich), fügen Sie einen Metallentferner (Sequestriermittel) gemäß der Dosierung auf der Flasche hinzu.
- Fügen Sie einen Alkalinitätsheber hinzu, um die Gesamtalkalität auf 80-150 ppm zu bringen.
- Stellen Sie den pH-Wert mit einem pH-Senker auf 7,2-7,8 ein.
- Fügen Sie das Desinfektionsmittel Ihrer Wahl hinzu - Chlortabletten in einem schwimmenden Spender (am häufigsten), Brom über den in.Clear Generator (falls vorhanden) oder Aktivsauerstoff (chlorfreie Option).
- Testen Sie das Wasser nach dem ersten Heizzyklus mit 5-in-1-Teststreifen . Bei Bedarf neu ausbalancieren.
Für die vollständige Wasserpflege-Routine siehe den Wellis Wasserpflegeleitfaden.
Wann Sie aufhören und uns kontaktieren sollten
Wenn Sie während der Installation oder ersten Inbetriebnahme eines der folgenden Punkte feststellen, stellen Sie die Benutzung des Spas ein und kontaktieren Sie den TwoRelax Kundensupport:
- Fehlercodes auf dem Bedienfeld, die nach einem Neustart nicht verschwinden
- Sichtbares Wasser unter dem Spa oder hinter den Gehäuseplatten
- Jeder Brand- oder Elektrogeruch
- Der FI-Schutzschalter löst wiederholt aus, wenn das Spa eingeschaltet wird
- Pumpe oder Heizung schalten sich nach 30 Minuten am Schutzschalter nicht ein
- Gewölbte oder gerissene Acrylschale - meist die Folge des Befüllens eines nicht nivellierten Spas
Wichtig - Haftungsausschluss & Rechtliches
Diese Seite bietet allgemeine Installationshinweise und ersetzt nicht die Installationsanleitung des Herstellers, die Ihrem spezifischen Wellis-Modell beiliegt. Befolgen Sie immer das Handbuch; bei Abweichungen hat das Herstellerhandbuch Vorrang.
Alle Elektroarbeiten an einem Wellis Spa - insbesondere fest verdrahtete Anschlüsse, FI-Schutz, Trennschalter und Erdung - müssen von einem qualifizierten Elektriker durchgeführt werden, der in Ihrem Land zugelassen ist (DIN VDE / gleichwertig). Eine unsachgemäße Installation führt zum Erlöschen der Wellis-Herstellergarantie, birgt Brand-, Stromschlag- und Geräteschadensrisiken und kann gegen die Bedingungen der Gebäudeversicherung verstoßen.
Für Installationen auf Terrassen, Balkonen, Decks, oberen Etagen oder anderen nicht ebenerdigen Flächen konsultieren Sie vor der Lieferung einen qualifizierten Statiker. Ein gefüllter Wellis Whirlpool wiegt in der Regel deutlich über eine Tonne, ein Swim Spa mehrere Tonnen.
TwoRelax übernimmt keine Haftung für Schäden, Verletzungen, Geräteausfälle oder Garantieverluste, die aus Installationsarbeiten durch unqualifizierte Personen, Abweichungen vom Herstellerhandbuch, unzureichendem Fundament oder nicht konformer elektrischer Versorgung resultieren. Im Zweifelsfall halten Sie inne und kontaktieren Sie uns, bevor Sie fortfahren.
Wichtig – bitte vor der Installation lesen: Die Informationen auf dieser Seite sind allgemeine Hinweise, die aus Wellis-Handbüchern stammen und ersetzen weder die Handbücher noch die Beratung durch einen qualifizierten Fachmann. Elektroarbeiten müssen von einem qualifizierten Elektriker gemäß den Normen in Ihrem Land durchgeführt werden (DIN VDE 0100-702 in Deutschland). Für erhöhte Installationen (Terrassen, Balkone, Decks) beauftragen Sie einen Statiker, um die Tragfähigkeit zu überprüfen. Befolgen Sie immer das Benutzerhandbuch, das mit Ihrem Spa geliefert wird – dessen Typenschild und modellspezifische Anweisungen sind maßgebend. TwoRelax übernimmt keine Haftung für Schäden, Verletzungen oder Geräteausfälle, die auf unsachgemäße Installation, nicht qualifizierte Elektroarbeiten oder die Nichtbeachtung der Herstelleranweisungen zurückzuführen sind.
